T0603瀝青密度與相對密度實驗

利用比重瓶測定各種瀝青材料的密度與相對密度。非經(jīng)注明，
A、測定瀝青密度的標準溫度為15℃。
B、瀝青與水的相對溫度是指25℃相同溫度下的密度之比。
　 可以測定15℃密度，換算得相對密度（25℃/25℃）、也可以測定相對密度（25℃/25℃）換算求得密度（15℃）。二者之間可由下式換算：
　 瀝青與水的相對密度（25℃/25℃）=瀝青的密度（15℃）×0.996
注：對液體石油瀝青，也可以采用適宜的液體比重計測定密度或相對密度。

比重瓶法：

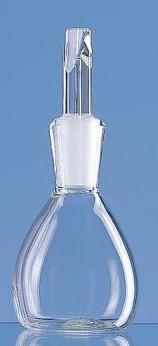

玻璃制，瓶塞下部與瓶口須經(jīng)仔細研磨。瓶塞中間有一個垂直孔，其下部為凹形，以便由孔中排除空氣。比重瓶的容積為20mL～30mL，質(zhì)量不超過40g，形狀和尺寸如圖。
恒溫水槽：控溫的準確度為0.1℃
烘箱：200℃，裝有溫度自動調(diào)節(jié)器。
天平：感量0.001g
濾塞：0.6mm、2.36mm各一個
其它：軟布、濾紙等。
溫度計： 0℃～50℃，分度為0.1℃。
燒杯： 600mL～800mL。
真空干燥器。
洗液：玻璃儀器清洗液，三氯乙烯（分析純）等。
蒸餾水（或去離子水）。
表面活性劑： 洗衣粉（或洗）。

方法與步驟：
1、用蒸餾水先后仔細洗滌比重瓶，然后烘干稱其質(zhì)量（m1），準確至1mg。
2、將盛有新煮沸并冷卻的蒸餾水的燒杯浸入恒溫水槽中一同保溫，在燒杯中插入溫度計，水的濕度務(wù)必超過比重瓶頂部40mm以上。
3、使恒溫水槽及燒杯中的蒸餾水達致規(guī)定的實驗溫度±0.1℃。


比重瓶水值的規(guī)定步驟：
1、將比重瓶及瓶塞放入恒溫水槽中，燒杯底浸沒水中的深度應不少100mm，燒杯口露出水面，并用夾具將其牢固。
2、待燒杯中水溫再次達至規(guī)定溫度后并保溫30min后，將瓶塞塞入瓶口，使多余的水由瓶塞上的毛細孔中擠出。注意，比重瓶內(nèi)不得有氣泡。
3、將燒杯從水槽中取出，再從燒杯中取出比重瓶，立即用干凈軟布將瓶塞頂部擦拭一次，再迅速擦干比重瓶外面的水分，稱其質(zhì)量（m2），準確至1mg。注意瓶塞頂部只能擦拭一次，即使由于膨脹瓶塞上有小水滴也不能再擦拭。
4、以m2—m1作為實驗溫度時比重瓶的水值。V

液體瀝青試樣：
1、將試樣過篩（0.6mm）后注入干燥比重瓶中至滿，注意不要混入氣泡。
2、將盛有試樣的比重瓶及瓶塞移入恒溫水槽（測定溫度±0.1℃）內(nèi)盛有水的燒杯中，水面應在瓶口下約40mm。注意勿使水浸入瓶內(nèi)。
3、從燒杯內(nèi)的水溫達到要求的溫度后起算保溫30min后，將瓶塞塞上，使多余的試樣由瓶塞的毛細孔中擠出。仔細再蘸有三氯乙烯的棉花擦凈孔口擠出的試樣，并注意保持孔中充滿試樣
4、從水中取出比重瓶，立即用干凈軟布仔細地擦去瓶外的水分或粘附的試樣（注意不得再諧孔口）后，稱其質(zhì)量（m3），準確至1mg。
　　ρb=( m3—m1) ×Ρw / (m2—m1 )              （1）
　　γb=(m3－m1)/ (m2—m1)                       （2）
ρb：試樣在實驗溫度下的密度，g/cm3；
γb：試樣在實驗溫度下的相對密度；
m1：比重瓶質(zhì)量，g；
m2：比重瓶與盛滿水時的合計質(zhì)量，g；
m3：比重瓶與盛滿試樣時的合計質(zhì)量，g；
ρW：實驗溫度下水的密度，15℃水的密度為0.99910

粘稠瀝青試樣：
1、按T0602方法準備瀝青試樣，瀝青的加熱溫度不高于估計軟化點以上100℃（石油瀝青）或50℃（煤瀝青）。
2、取出盛有試樣的比重瓶，移入干燥中，在室溫下冷卻不少于1h，連同瓶塞稱其質(zhì)量（m4），準確至1mg。
3、從水槽中取出盛有蒸餾水的燒杯，將蒸餾水注入比重瓶，再放入燒杯中（瓶塞也放進燒杯中）。然后把燒杯放回己達實驗溫度的恒溫水槽中，從燒杯中的水溫達到規(guī)定溫度時起算保溫30min后，試比重瓶中氣泡上升到水面，用細針挑除。保溫至水的體積不再變化為止。待確認比重瓶已經(jīng)恒溫且無氣泡后，再用保溫在規(guī)定溫度水中的瓶塞塞緊，使多余的水從塞孔溢出，應注意不得帶入氣泡。
4、保溫30min后，取出比重瓶，按前述方法迅速楷干瓶外水分后稱其質(zhì)量（m5），準確至1mg。
　　ρb=( m4—m1)×ρW /（m2—m1）-（ m5—m4 ）    （3）
　　γb=(m4 —m1)/ （ m2—m1 ）- （ m5—m4 ）      （4）
式中；
m1：比重瓶質(zhì)量，g；
m2：比重瓶與盛滿水時的合計質(zhì)量，g；
m3：比重瓶與盛滿試樣時的合計質(zhì)量，g；
m4：比重瓶與瀝青試樣合計質(zhì)量，g；
m5：比重瓶與試樣和水合計質(zhì)量，g；
ρW：實驗溫度下水的密度，15℃水的密度為0.99910

固體瀝青試樣：
1、實驗前，如試樣潮濕，可用干燥、清潔的空氣吹干，或置50℃烘箱中烘干。
2、將50g～100g試樣打碎，過0.6mm及2.36mm篩。取0.6mm～2.36mm的粉碎試樣不少于5g放入清潔、干燥比重瓶中，塞緊瓶塞湖稱其質(zhì)量（m6），準確至1mg。
3、取下瓶塞，將恒溫水槽內(nèi)燒杯中的蒸餾水注入比重瓶，水面高于試樣約10mm，同時加入幾滴表面活性劑溶液（如1%洗衣粉、洗滌靈），并搖動比重瓶使大部分試樣沉入水底，務(wù)必使試樣顆粒表面附氣泡逸出。注意，搖動時勿使試樣搖出瓶外。
4、取下瓶塞，將盛有試樣和蒸餾水的比重瓶置真空干燥箱（器）中抽真空，逐漸達到真空度98kPa（735mmHg）不少于15min。如比重瓶試樣表面仍有氣泡，可再加幾粒表面活性劑溶液，搖動后再抽真空。必要時，可反復幾次操作，甚至無氣泡為止。
注：抽真空不宜過快，防止樣品帶出比重瓶。
5、將保溫燒杯中的蒸餾水再注入比重瓶中至滿，輕輕的塞好瓶塞，再將帶塞的比重瓶放入盛有蒸餾水的燒杯中，并塞緊瓶塞。
6、將有比重瓶的盛水燒杯再置恒水槽（實驗溫度±0.1℃）中保持至少30min后、取出比重瓶，迅速楷干瓶外水分后稱其質(zhì)量（m7），準確至1mg。
　　ρb=(m6—m1)×ρW/（ m2—m1 ）-（m7- m6 ）   （5）
　　γb =(m6 - m1) /（m2—m1）-（m7- m6 ）       （6）
式中；m1：比重瓶質(zhì)量，g；
　　　m2：比重瓶與盛滿水時的合計質(zhì)量，g；
　　　m6：比重瓶與瀝青試樣合計質(zhì)量，g；
　　　m7：比重瓶與試樣合水合計質(zhì)量，g；
　　　　
瀝青的比重測試、乳化瀝青的比重測試：
石墨電極主要以石油焦、針狀焦為原料、瀝青作粘結(jié)劑。
瀝青可分為：

A、液體石油瀝青：
用液體石油比重計直接讀取石油比重。

B、液體瀝青：
采用比重瓶容積置換法。
1、試樣過篩（0.6mm）后注入干燥比重瓶中至滿，注意不
   要混入氣泡。
2、將盛有試樣的比重瓶及瓶塞移入恒溫水槽恒溫。
3、將沾有三氯乙烯的棉花擦凈孔口擠出的試樣。
4、用干凈軟布仔細地擦去瓶外的水分或粘附的試樣后，稱其質(zhì)量。

C、粘稠瀝青：
經(jīng)T0602方法準備瀝青試樣，瀝青的加熱溫度不可高于軟化點以上100℃（石油瀝青）或50℃（煤瀝青）后測試。

D、固體瀝青：粉末真密度
采用比重瓶容積置換法。
1、試樣表面潮濕，可用干燥、清潔的空氣吹干，或置50℃烘箱中烘干。
2、將50g～100g試樣打碎，過0.6mm及2.36mm篩。取0.6mm～2.36mm的粉碎試樣不少于5g放入清潔、干燥比重瓶中，塞緊瓶塞湖稱其質(zhì)量m。
3、取下瓶塞，將恒溫水槽內(nèi)燒杯中的蒸餾水注入比重瓶，水面高于試樣約10mm，同時加入幾滴表面活性劑溶液（如1%洗衣粉、洗滌靈），并搖動比重瓶使大部分試樣沉入水底，務(wù)必使試樣顆粒表面附氣泡逸出。注意，搖動時勿使試樣搖出瓶外。
4、取下瓶塞，將盛有試樣和蒸餾水的比重瓶置真空干燥箱（器）中抽真空，逐漸達到真空度98kPa（735mmHg）不少于15min。如比重瓶試樣表面仍有氣泡，可再加幾粒表面活性劑溶液，搖動后再抽真空。抽真空不宜過快，防止樣品帶出比重瓶。
5、將保溫燒杯中的蒸餾水再注入比重瓶中至滿，輕輕的塞好瓶塞，再將帶塞的比重瓶放入盛有蒸餾水的燒杯中，并塞緊瓶塞。
6、將有比重瓶的盛水燒杯再置恒水槽（實驗溫度±0.1℃）中保持至少30min后、取出比重瓶，迅速楷干瓶外水分后稱其質(zhì)量。

E、壓實瀝青混凝土混合料的體積比(Gmb)
瀝青混凝土密度試驗時應根據(jù)混合料本身的特點，可采用下列方法之一：
A、表干法：適用于表面較粗但較密實的Ⅰ型或Ⅱ型瀝青混凝土試件。
B、水中稱重法：適用于密實的Ⅰ型瀝青混凝土試件。
C、封蠟法：適用于吸水率大于2％的Ⅰ型或Ⅱ 型瀝青混凝土試件以及瀝青碎石合料試件，不能用水中重法或表干法測密度時，應用蠟封法測定。
D、體積法：空隙率較大的瀝青碎石混合料及大空隙透水性  開級配瀝青混凝土試件。
